金属屋面工程施工图

② 安装屋面檩条檩条按照相关规范、设计要求安装，在檩条上方安装隔热垫片。

③ 铺设隔热反射箔（隔汽隔热）说明：科德邦隔热反射箔又称铝箔复合隔热防水垫层、隔热防水一体化卷材，具有卓越的隔汽隔热与防水功能。 1、科德邦隔热反射箔正面朝上，沿屋面檩条垂直方向铺设于檩条之上。 2、在屋面檩条之上每间隔300㎜处黏贴一段丁基胶带（每段长10㎜），用于临时固定隔热反射箔。 3、隔热反射箔在两根屋面檩条之间应预留足够的下垂度，以确保填充保温棉。 4、两幅隔热反射箔之间搭接100㎜，搭接处建议使用密封胶带做水、气密封处理。

④ 铺设保温棉 在两根屋面檩条之间、隔热反射箔之上沿檩条方向铺设保温棉

⑤ 铺设NTET防水透汽膜（透汽防水垫层） 1、科德邦防水透汽膜（透汽防水垫层）正面朝上，沿屋面檩条垂直方向铺设于保温棉与隔热反射箔之上。 2、在屋面檩条处、隔热反射箔之上每间隔300㎜处黏贴一段丁基胶带（每段长10㎜），临时固定防水透汽膜。 3、两幅防水透汽膜之间搭接100㎜，搭接处建议使用密封胶带做水、气密封处理。

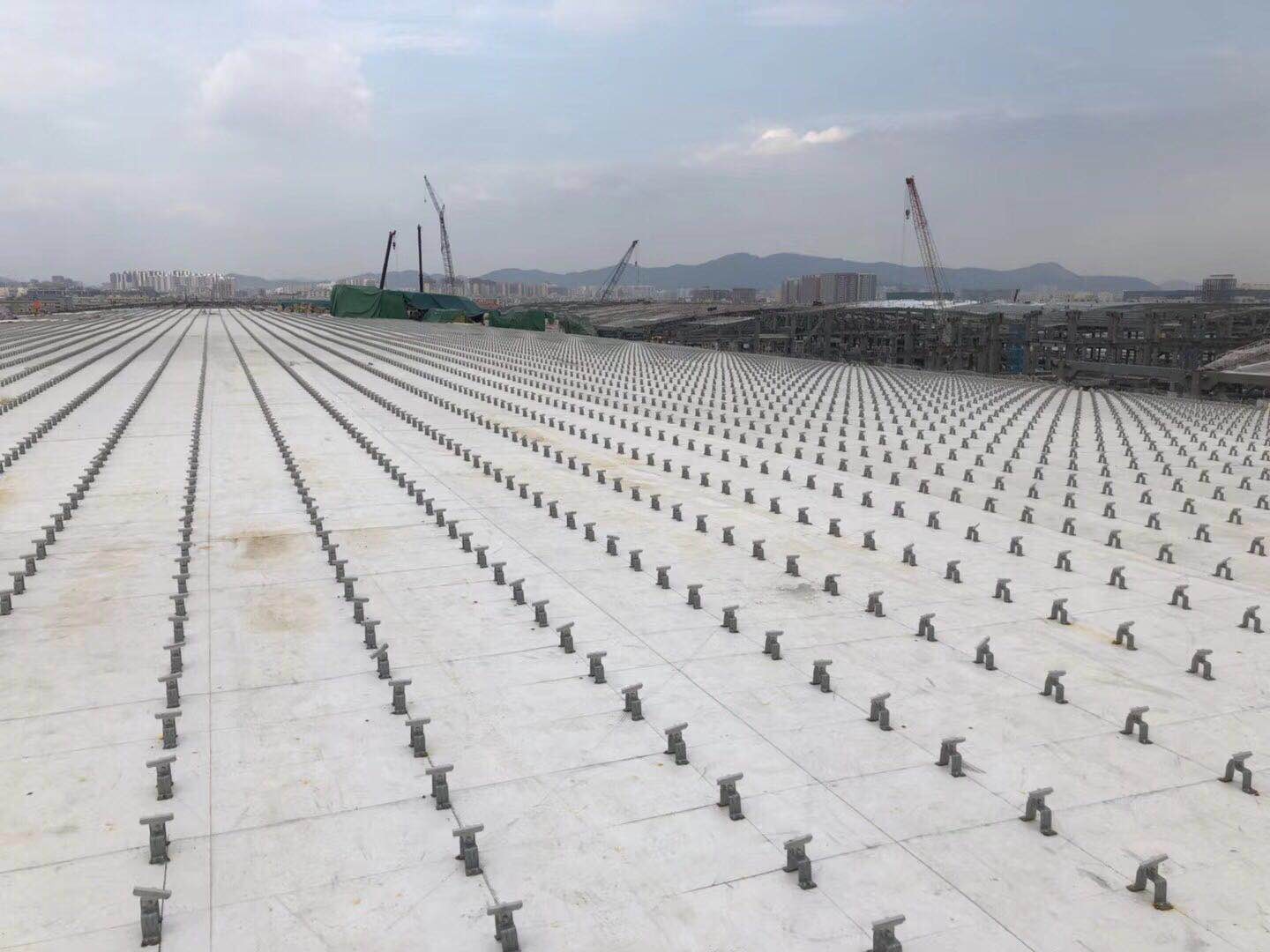

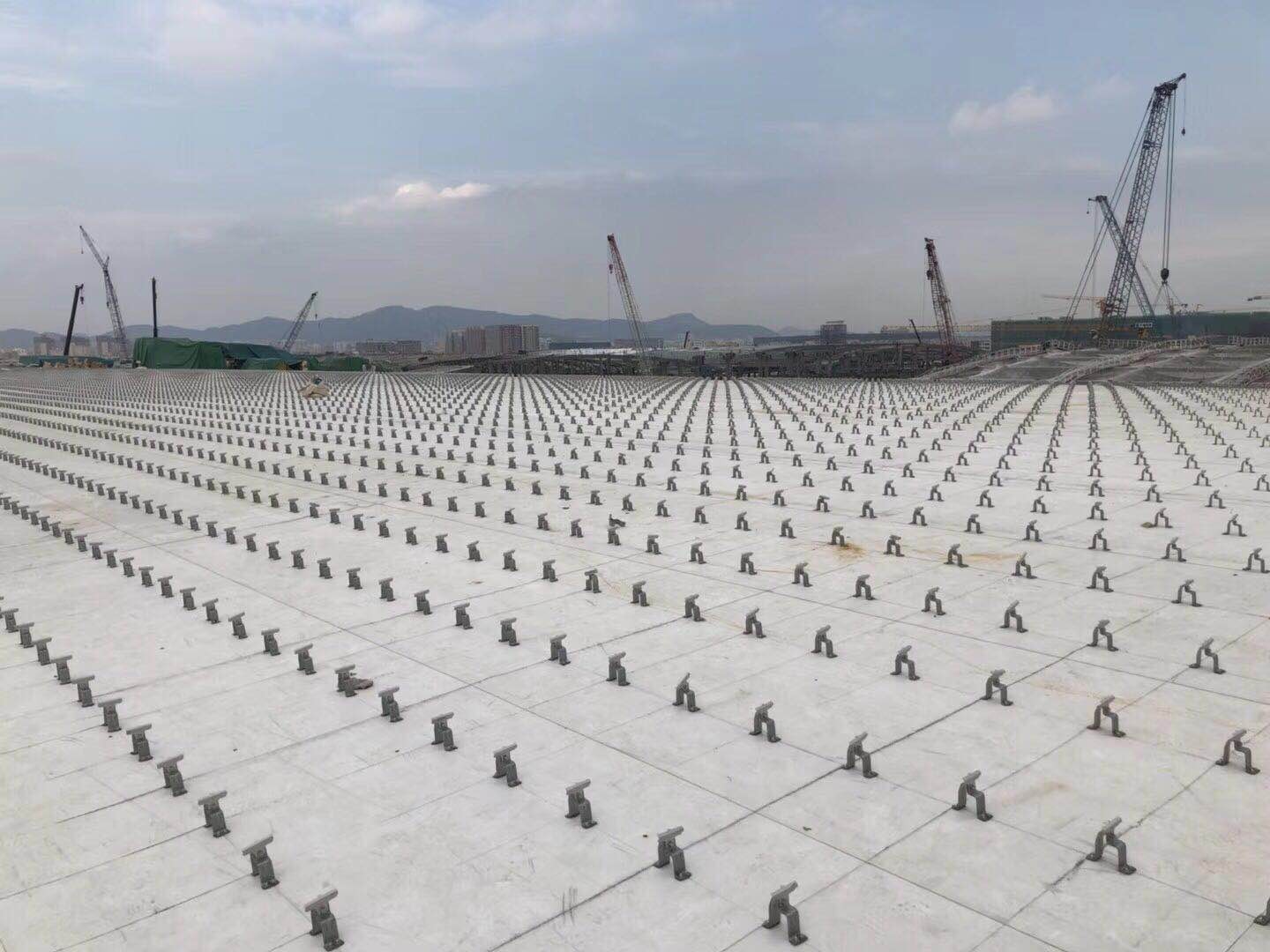

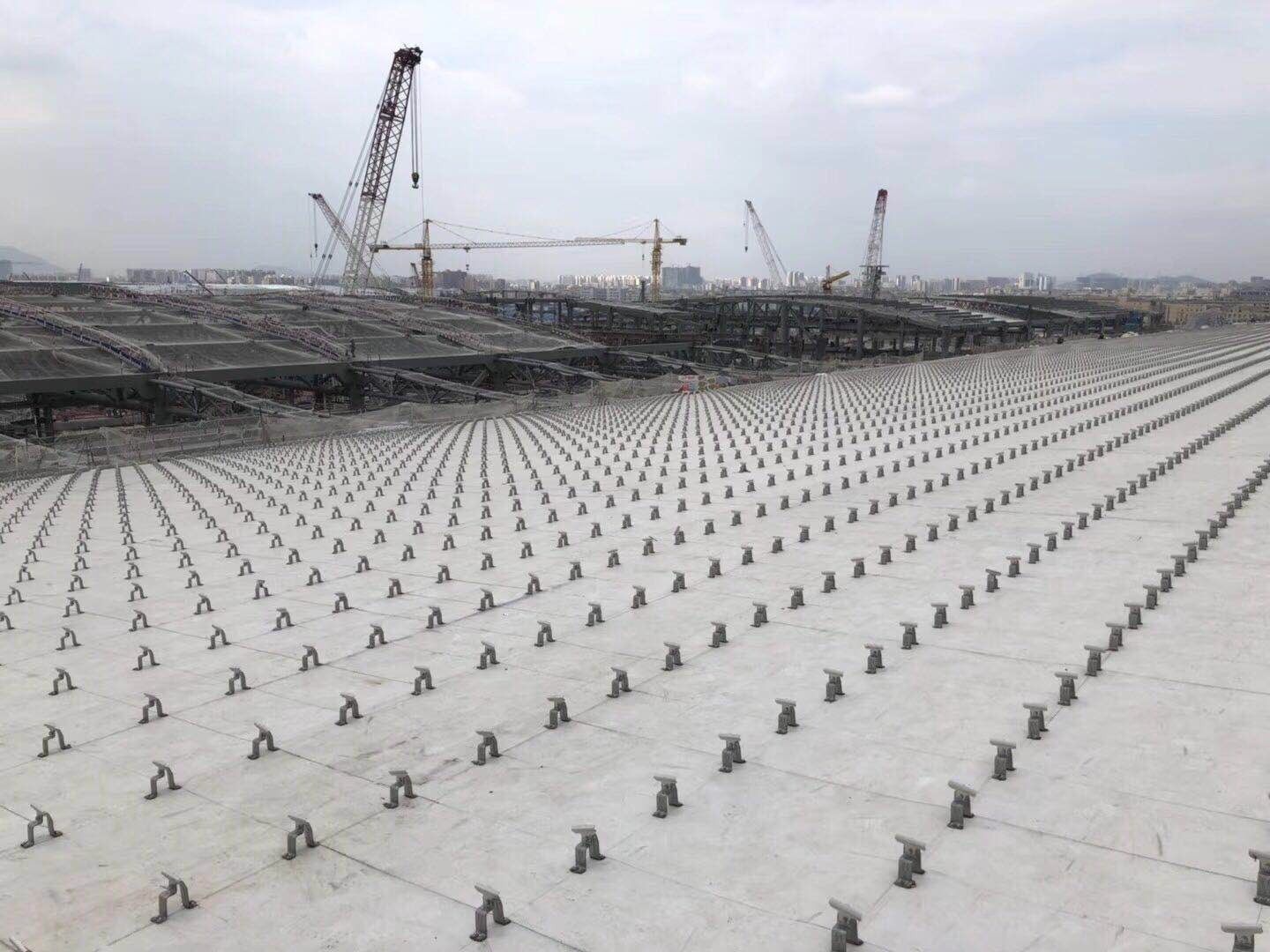

⑥ 固定支架 在需要固定支架的位置采用两段丁基胶带（每段长10㎜）黏贴于防水透汽膜之上，支架置于丁基胶带上方，将螺钉固定于丁基胶带上。

⑦ 安装上层彩钢板（铝板）上层彩钢板或铝板安装于支架上，具体安装方法按设计要求。

⑧ 安装下层彩钢板（铝板） 下层彩钢板或铝板固定于屋面檩条的下方，具体安装方法按设计要求。 2、屋面支架处理办法： 支架与檩条连接处采用丁基胶带密实粘贴一圈；防水透汽膜开口后套进支架，与胶带粘贴挤压密实；连接处的外表面采用密封胶带包裹一圈作为收口处理。
